Коммуникационный модуль LOGO! CM

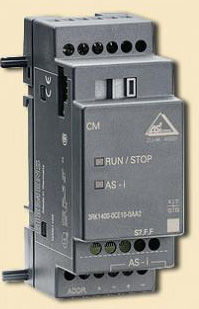

Коммуникационный модуль LOGO!CM, общие характеристики 3RK1400-0CE10-0AA2:

Все оборудование, относящееся к семейству LOGО!, выполнено в надежных износостойких корпусах. Коммуникационный модуль LOGO!CM - не стал исключением, технологическое решение корпуса позволяет оперативно и беспроблемно осуществлять монтаж на DIN шины. Габариты устройства составляют: 36 х 52 х 90мм, уровень защиты - IP20.

• Параметры питания = 24В;
• Функции ведомого устройства через AS-Interface;
• Количество виртуальных дискретных входов: 4;
• Количество виртуальных дискретных выходов: 4;
• Гальваническое разделение цепей с позиции входного участка внутренней шины.

Цена: по запросу заказчика

Общее описание

Все оборудование, относящееся к семейству LOGО!, выполнено в надежных износостойких корпусах. Модификация СМ - не стала исключением, технологическое решение ее корпуса позволяет оперативно и беспроблемно осуществлять монтаж на DIN шины. Габариты устройства составляют: 36 х 52 х 90мм, уровень защиты - IP20. За счет наличия световых элементов, достигается своевременный контроль за состоянием прибора и степенью его эффективности в каждый конкретный момент времени. На корпусе также расположены:

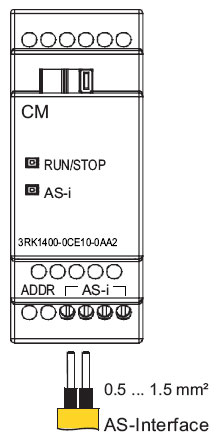

•   Кодировочные штифты/пазы
•   Гнезда, использующиеся для подключения AS-Interface
•   Клеммы для AS-Interface
•   Ползунок, активирующий рабочее положение шины
•   Индикаторы типа RUN/STOP
•   Датчик AS-i
•   Интерфейс для модулей расширения

Особенности схемы и возможности подключения модулей расширения к LOGO!СМ

Расшифровка нижеприведенных обозначений:

•     «х» - подключение приемлемо,
•     «-» - подключить нельзя.

Специфика монтажа модуля LOGO!СМ

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).
