Блоки питания SITOP Power

Блоки питания SITOP Power

Блоки питания SITOP Power делятся на основные подвиды, а именно:

  • basic line: оборудование стандартного типа, успешно применяющееся в промышленности;
  • special line: рационально реализована опция специального применения (децентрализованная периферия), для питания шины ASI-I или в качестве дополнительного сегмента устройств для 24 В-буферизации с внешним аккумуляторным прибором;
  • universal line: универсальные устройства, эффективно применяющиеся в бытовых условиях;
  • modular line: надежный блок питания с основным модулем, имеющем опцию расширения за счет ввода других вспомогательных модулей. Данная модульность оправдана и целесообразна с точки зрения функции/стоимости.

Цена: по запросу заказчика

Общее описание

Особенности блоков питания LOGO! Power:

Постоянный ток в выходном напряжении может иметь показатели: 5/12/15/24В. Малогабаритные блоки питания имеют широкий диапазон входных отклонений напряжений тока переменного характера. При перегрузках оборудование обеспечивает оперативную и эффективную стабилизацию выходных токов.

Общие характеристики блоков питания LOGO! Power:

  • Высокая эффективность работы, КПД составляет 90% ;
  • Минимальные затраты на покупку, монтаж и дальнейшее обслуживание;
  • Установка возможна в пределах относительно небольшой площади;
  • Минимальная остаточная пульсация;
  • Защита от короткого замыкания;
  • Активация безопасного режима использования оборудования;
  • Соответствие национальным и международным нормам/стандартам:

EN 50 081-1/-2 и EN 50 082-1/-2
Выходное напряжение SELV по EN 60 950
UL/cUL одобрение
FM (US стандарт машиностроительной сферы)

Ток

Вход

Выход

Размеры (ШхВхГ), мм

Заказные номера

3A



~120-230B

=5B/3A

54x90x55

6EP1 311-1SH02

6,3A

=5B/6,3A

72x90x55

6EP1 311-1SH12

1,9A

=12B/1,9A

54x90x55

6EP1 321-1SH02

4,5A

=12B/4,5A

72x90x55

6EP1 322-1SH02

1,9A

=15B/1,9A

54x90x55

6EP1 351-1SH02

4A

=15B/4A

72x90x55

6EP1 352-1SH02

1,3A

~93-264B

=24B/1,3A

54x90x55

6EP1 331-1SH02

2,5A

~93-264B

=24B/2,5A

72x90x55

6EP1 332-1SH42

4A

~120-230B

=24B/4A

90x90x55

6EP1 332-1SH51

Технические данные

Тип

24 В /1.3 A

24 В/ 2.5 A

24 В/ 4 A

Заказной номер

6EP1 331-1SH02

6EP1 332-1SH42

6EP1332-1SH51

Вход

однофазный переменный ток

однофазный переменный ток

однофазный переменный ток

Номинальное напряжение Vвх.ном

120 - 230В AC широкий диапазон входных напряжений

120 - 230В AC широкий диапазон входных напряжений

120 - 230В AC широкий диапазон входных напряжений

Диапазон

от 85 дo 264В AC

85 дo 264В AC

85 дo 264В AC

Электрическая прочность изоляции

2.3 x Vвх.ном./, 1.3 мс

2.3 x Vвх.ном./, 1.3 мс

2.3 x Vвх. ном./, 1.3 мс

Буферизация перебоев в питающей цепи Iвых ном

> 40 мс при Vвх. = 187 В

> 40 мс при Vвх. = 187 В

> 40 мс при Vвх. = 187 В

Номинальная частота в питающей сети

50/60 Гц; от 47 до 63 Гц

50/60 Гц; о 47 до 63 Гц

50/60 Гц; о 47 до 63 Гц

Номинальный ток  Iвх ном

0.70 - 0.35 A

1,22 -0,66 A

1,95-0,97 A

Импульсный ток включения(+25°C)

< 15 A

< 30 A

< 30 A

I2t

< 0.8 A2с

< 3 A2с

< 2,5 A2c

Предохранитель входной цепи

внутренний

внутренний

внутренний

Рекомендуемый автомат защиты (IEC 898) в цепи питания

От 10 A, характеристика С или 6 A, характеристика D

От 10 A, характеристика С или 6 A, характеристика D

От 10 A, характеристика С или 6 A, характеристика D

Выход

Регулируемый, гальваническая развязка

Регулируемый, гальваническая развязка

Регулируемый, гальваническая развязка

Номинальное напряжение  Vвых. ном.

24 В DC

24 В DC

24 В DC

Точность стабилизации выходного напряжения

± 3 %

± 3 %

± 3 %

  • Компенсация входного напряжения в статическом режиме

0.1

0.1

0.1

  • Компенсация тока нагрузки в статическом режиме

1.5

1.5

1.5

Остаточная пульсация (переключающая частота приблизительно 90 кГц)

< 200 mVPP

< 200 mVPP

< 200 mVрр

Всплески (ширина полосы частот приблизительно 20MГц)

< 300 mVPP

< 300 mVPP

< 300 mVрр

Диапазон настройки

от 22.2 до 26.4 В

от 10.5 до 16.1 В

от 22.2 до 26.4 В

Индикатор состояния

Зелёный светодиод для выходящего напряжения OK

Зелёный светодиод для выходящего напряжения OK

Зелёный светодиод для выходящего напряжения OK

Реакция на переключение вкл/выкл

Без перерегулирования Vвых  (мягкий старт)

Без перерегулирования Vвых  (мягкий старт)

Без перерегулирования Vвых  (мягкий старт)

Задержка запуска

< 0.5 c/ < 15 мс

< 0.5 с/ < 10 мс

< 0.5 с/ < 10 мс

Номинальный выходной ток  Iвых ном

1.3 A

2.5 A

4 A

Диапазон тока при + 55°C

от 0 до 1.3 A

от 0 до 2.5 A

от 0 до 4 A

Параллельное включение для повышения мощности

Да

Да

Да

Эффективность

К.П.Д. при   Vвых. ном,       Iвых. ном.

82 %

87%

89%

Рассеиваемая мощность при Vвых. ном.,  I вых. ном.

7 Вт

9 Вт

12 Вт

Регулирование

Динамическая компенсация входного напряжения (Vвх. ном ± 15%)

< 0.2 % Vвых

< 0.2 Vвых

< 0.2 Vвых.

Динамическая компенсация тока нагрузки (Iвых:  10/90/10 %)

± 1.5 % Vвых

± 1.5 % Vвых

± 1.5 % Vвых.

Время коррекции







  • загрузка шага от 10 до 90 %

20 мс

20 мс

20 мс

  • загрузка шага от 90 до 10%

20 мс

20 мс

20 мс

Защита и контроль

Ограничение тока, типовое значение

2 A

3.4 A

4.7 A

Защита от короткого замыкания

Электронное выключение, автоматический перезапуск

Электронное выключение, автоматический перезапуск

Электронное выключение, автоматический перезапуск

Ток срабатывания защиты

< 4 A

< 8 A

< 10 A

Индикатор перегрузки/ короткого замыкания

-

-

-

Безопасность

Гальваническое разделение первичных и вторичных цепей

Есть, SELV выходное напряжение Vвых. согласно EN 60950.

Есть, SELV выходное напряжение Vвых. согласно EN 60950.

Есть, SELV выходное напряжение Vвых. согласно EN 60950.

Класс защиты (IEC 536)

Класс II

Класс II

Класс II

Маркировка CE

Да

Да

Да

UL/CSA сертификат

Да, UL/CSA listed (UL 508, CSA 22.2)

Да, UL/CSA listed (UL 508, CSA 22.2)

Да, UL/CSA listed (UL 508, CSA 22.2)

FM сертификат

Да, класс I Div. 2 Group A, B, C, D T4

Да, класс I Div. 2 Group A, B, C, D T4

Да, класс I Div. 2 Group A, B, C, D T4

Морской сертификат

Да, GL, LR, ABS и DNV

Да, GL, LR, ABS и DNV

Да, GL, LR, ABS и DNV

Степень защиты (EN 60 529)

IP20

IP20

IP20

Электромагнитная совместимость

Случайные помехи

EN 50 081-1, EN 55 022 Класс B

EN 50 081-1, EN 55 022 Класс B

EN 50 081-1, EN 55 022 Класс B

Ограничение гармоник

Не применяется

Не применяется

Не применяется

Помехоустойчивость

EN 50 082-2, EN 61 000-4-2,-3,-4,-5,-6

EN 50 082-2, EN 61 000-4-2,-3,-4,-5,-6

EN 50 082-2, EN 61 000-4-2,-3,-4,-5,-6

Условия эксплуатации, хранения и транспортировки

Диапазон рабочих температур

от -20 до +55 °C

от -20 до +55 °C

от -20 до +55 °C

Температура транспортировки и хранения

от -40 до +70 °C

от -40 до +70 °C

от -40 до +70 °C

Класс влажности

F, согласно DIN 40040: средняя величина влажности до 75 %, 95 % на 30 дней в году;  без конденсации

F, согласно DIN 40040: средняя величина влажности до 75 %, 95 % на 30 дней в году;  без конденсации

F, согласно DIN 40040: средняя величина влажности до 75 %, 95 % на 30 дней в году;  без конденсации

Механические характеристики

Клеммы входного питания  L1-N

Каждая клемма под толщину от 0.5 до  2.5 мм2 для одножильного/многожильного провода

Каждая клемма под толщину от 0.5 до  2.5 мм2 для одножильного/многожильного провода

Каждая клемма под толщину от 0.5 до  2.5 мм2 для одножильного/многожильного провода

Клеммы: выход +; выход -

По 2 клеммы для проводников сечением 0.5 ... 2.5 мм2

По 2 клеммы для проводников сечением 0.5 ... 2.5 мм2

По 2 клеммы для проводников сечением 0.5 ... 2.5 мм2

Размеры (Ш x В x Г)

54 x 90 x 55 мм

72 x 90 x 55 мм

72 x 90 x 55 мм

Масса

0.2 кг

0.3 кг

0.34 кг

Установка

Быстрая установка на стандартную профильную шину DIN EN 50 022-35x15/7.5

Быстрая установка на стандартную профильную шину DIN EN 50 022-35x15/7.5

Быстрая установка на стандартную профильную шину DIN EN 50 022-35x15/7.5

Чертежи блоков питания

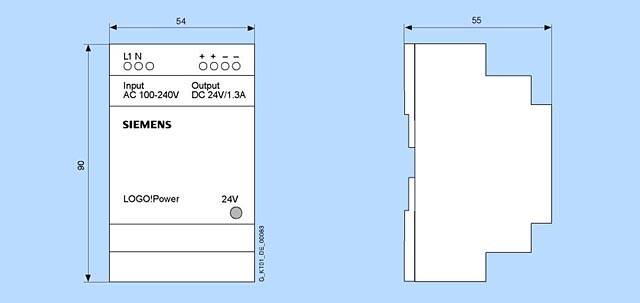

Чертежи блоков питания Power

Заказной номер: 6EP1 331-1SH02

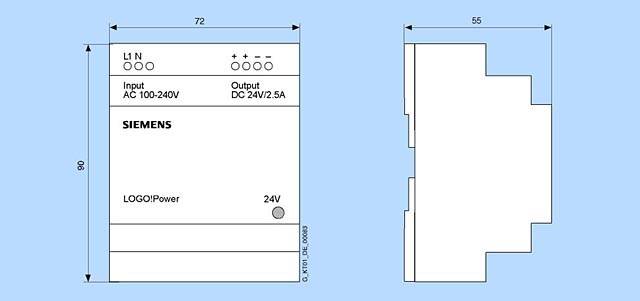

Чертежи блоков питания Power

Заказной номер: 6EP1 332-1SH42
